Lian-Li PC-Q01 – malá veľkosťou, veľká možnosťami


Radi by ste desktop so všetkým, čo k tomu patrí v šikovnej skrinke, ktorá vám nespraví hanbu ani v obývačke? Tak práve táto skrinka by vás mohla zaujať.


Popis

PC-Q01 je typickým produktom f. Lian-Li s „čistým“ dizajnom. Je to zaujímavá celohliníková skrinka, ktorá má ambície byť malou univerzálnou skrinkou. Rozmery a vnútorné rozloženie predurčuje túto skrinku ako možný základ pre HTPC/NAS, malé herné PC alebo pre univerzálne PC.

Základné parametre:

  • rozmery 238×340×276 (Š×V×H)
  • pozícia pre miniITX/DTX základnú dosku
  • pozícia pre ATX zdroj
  • 2 × 3,5" + 2 × 2,5" HDD  alebo 4 × 2,5" HDD
  • max. výška CPU chladiča 90 mm
  • max. dĺžka grafickej karty 210 mm (niekde sa uvádza 200 mm)
  • 2 × USB 3.0, mikrofónny vstup a sluchátkový výstup na prednom panely

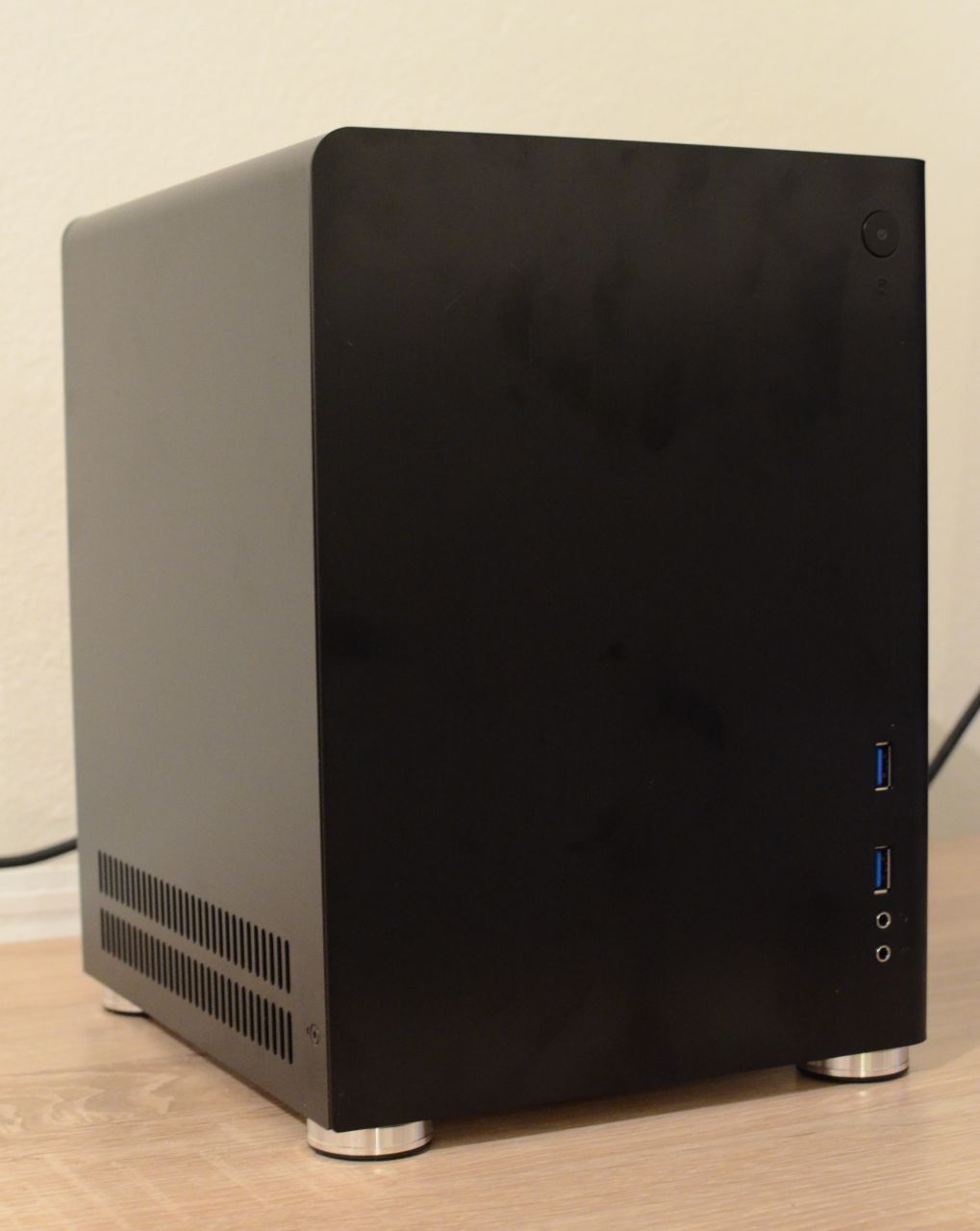

Celkový pohľad na skrinku aj s mojimi odtlačkami Celkový pohľad na skrinku aj s mojimi odtlačkami

Bližší pohľad a inštalácia komponentov

Výhodou je možnosť do skrinky nainštalovať až štyri pevné disky, kde dva sa montujú na dno skrinky a zvyšné dva na zadnú stenu. Samotná inštalácia diskov prebieha v dvoch krokoch. Prv je potrebné na disk priskrutkovať pribalené gumené antivibračné krúžky a následne disk zasunúť do pripravených otvorov na skrinke.

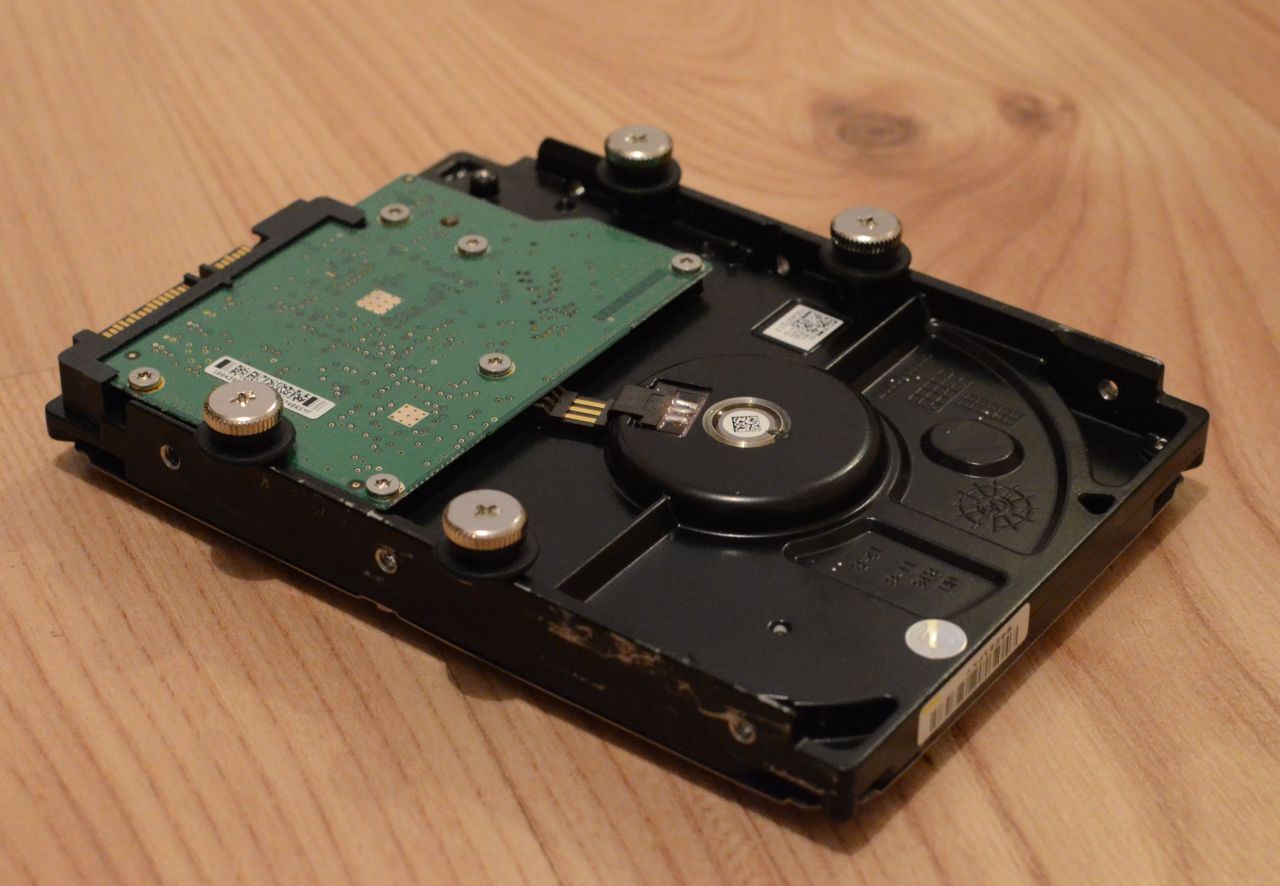

Detail disku s antivybračnými krúžkami Detail disku s antivybračnými krúžkami

Nevýhodou takéhoto rozloženia a uchytenia je, že disky sú nízko nad konštrukciou skrinky a zapojíte do nich len koncové SATA napájacie konektory. Ak budete chcieť nainštalovať štyri disky, tak sa nevyhnete použitiu redukcií.

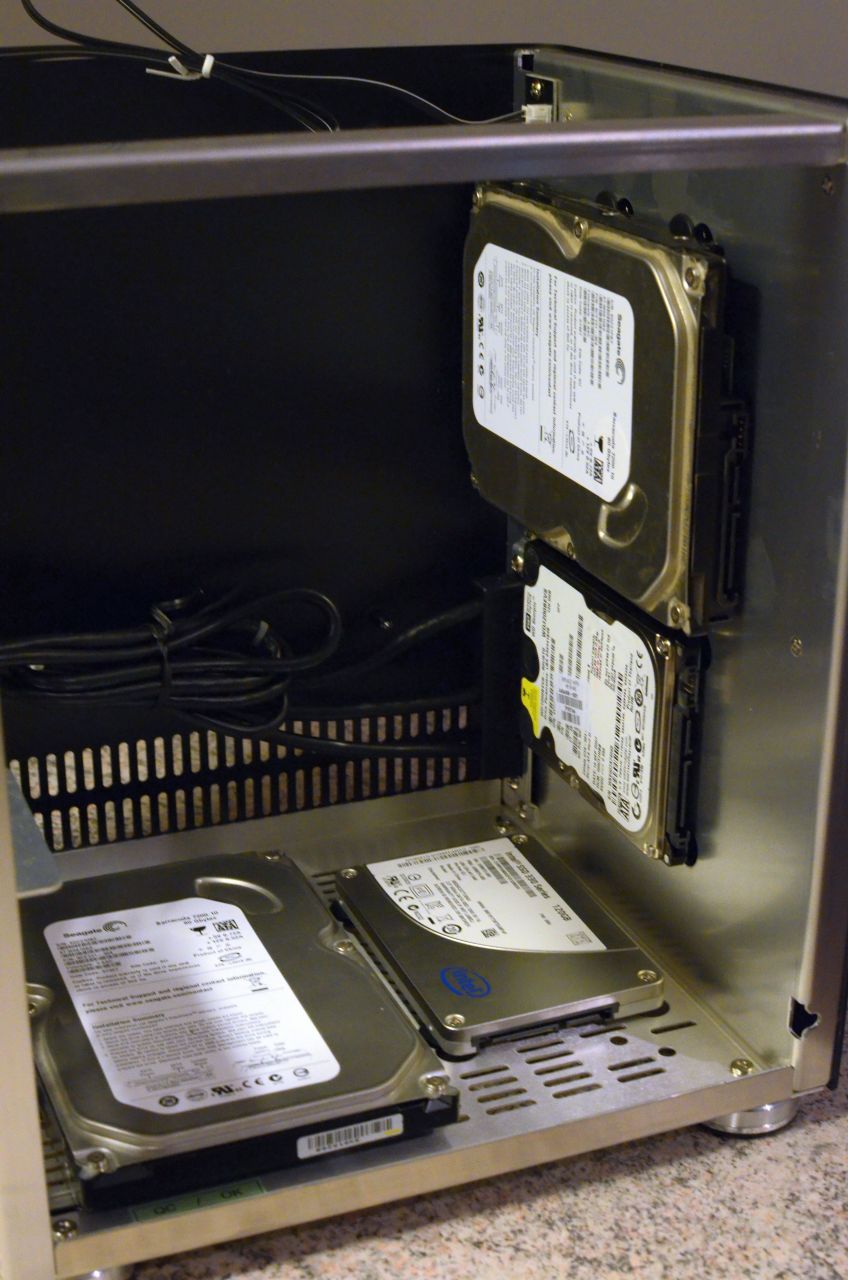

Skrinka plne obsadená diskami Skrinka plne obsadená diskami

Na dno skrinky je možné namiesto dvoch diskov nainštalovať jeden ventilátor (12 alebo 14 cm). Káble na vyvedenie interných portov na predný panel sú neskutočne dlhé a zbytočne v skrinke len zavadzajú. Aj vo fullATX skrinke by boli pridlhé. Balenie obsahuje redukciu z USB 3.0 na USB 2.0 pre dosky, ktoré neobsahujú interné 3.0 porty.

Aj keď výrobca udáva kompatibilitu len s miniITX/DTX základnými doskami, tak do tejto skrinky je možné nainštalovať aj uATX základnú dosku s rozmermi 22,6 cm × 17,5 cm. Pri použití takejto dosky ale nebude možné využiť tretí rozširujúci slot, keďže na skrinke sú záslepky len dve.

Skrinka osadená neštandardnou mini-ITX doskou + ukážka dĺžky káblov Skrinka osadená neštandardnou mini-ITX doskou + ukážka dĺžky káblov

Skrinka je pripravená na to aby ATX zdroj bolo možné namontovať dvoma spôsobmi – s ventilátorom nad chladičom procesora alebo s ventilátorom otočeným smerom k bočnej stene. Škoda, že výrobca nepribalil redukciu na montáž SFX zdroja pre ešte väčšiu variabilitu.

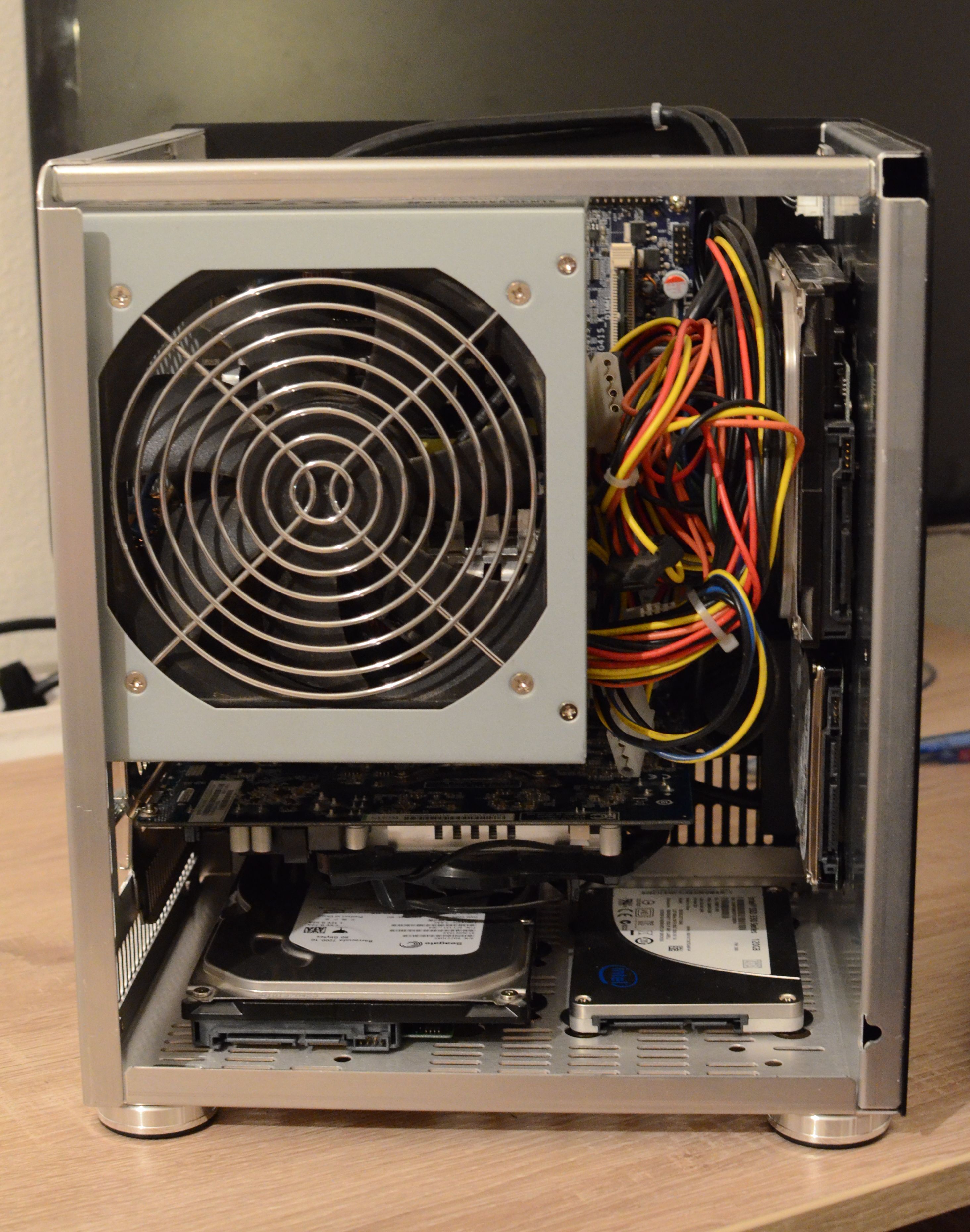

Kompletne osadená skrinka Kompletne osadená skrinka

LED kontrolky sú integrované do vypínača a tak zbytočne nenarúšajú čistý dizajn skrinky. Snaha o udržania čistého dizajnu sa ale negatívne prejavila u audio konektorov. Konektory nie sú farebne označené, na skrinke sú len vylisované malé symboly označujúce daný typ konektora, ktoré je ale veľmi slabo vidieť. Nevýhodou povrchovej úpravy skrinky sú ľahko viditeľné otlačky prstov.

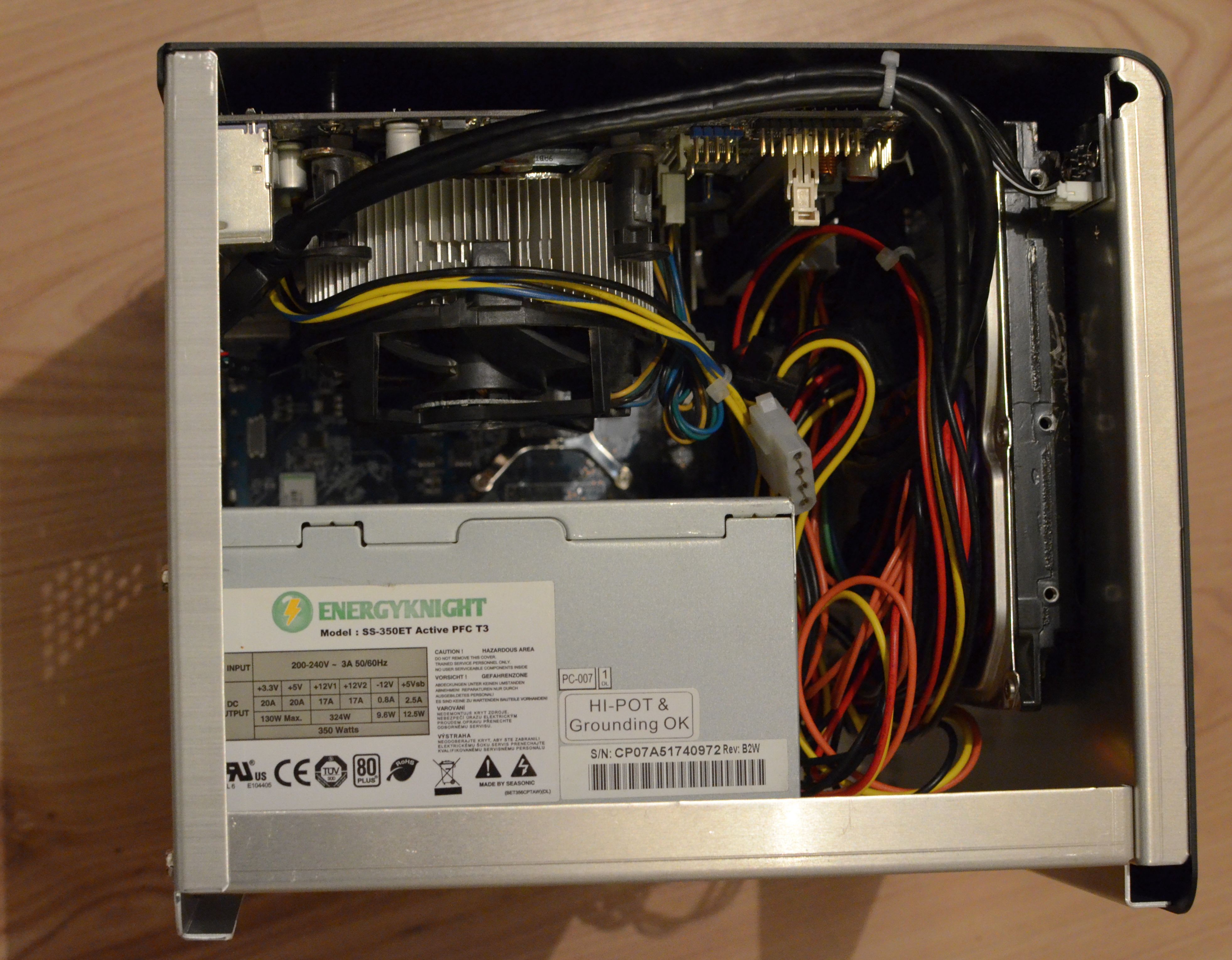

Pohľad z vrchu na osadenie skrinky Pohľad z vrchu na osadenie skrinky

Inštalácia komponentov je jednoduchá (aj vďaka demontovateľnej bočnici v tvare L) a znepríjemňujú ju len už spomínané dlhé káble na vyvedenie interných portov a napájacie káble ATX zdroja. Musíte sa s tým trochu popasovať, pozväzovať ich a nájsť im správne miesto.

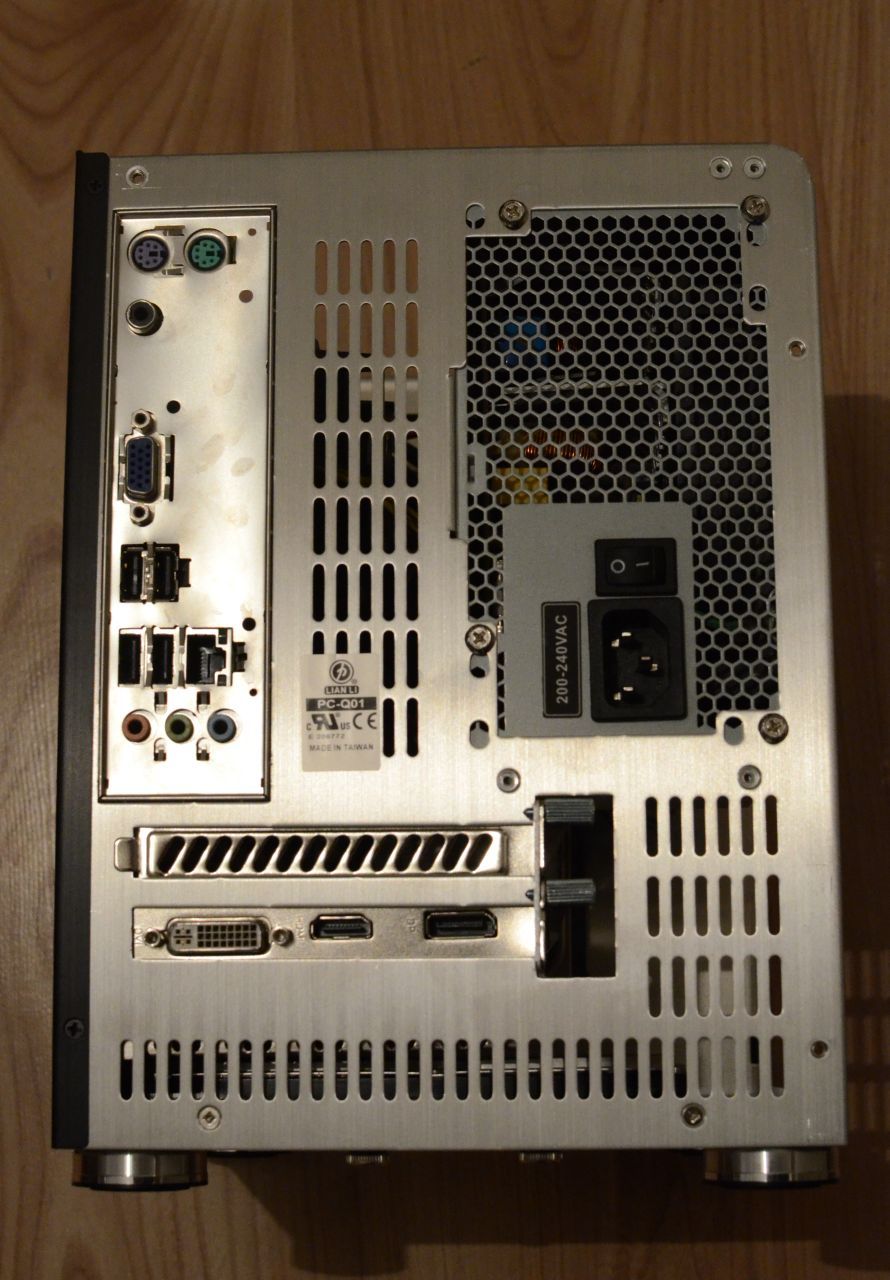

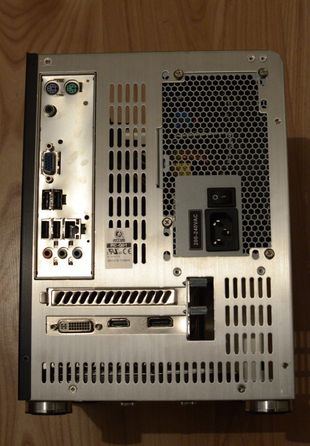

Zadná strana Zadná strana

Pri inštalácii výkonnejších komponentov môže nastať menší problém s odvodom tepla keďže odvod z vrchu skrinky je možný len pomocou zdroja a perforácii na zadnej strane skrinky. Odvodu tepla by pomohla aj malá perforácia na vrchu skrinky, kadiaľ by mohol stúpať ohriaty vzduch. Predpokladám, že aj tu vyhral čistý dizajn nad funkčnosťou.

Zhodnotenie

Skrinka bola kupovaná za účelom použitia v univerzálnom „bytovkovom“ PC, a to hlavne z dôvodu možnosti inštalácie až štyroch diskov, možnosti inštalácie uATX základnej dosky a externej grafickej karty v čo najmenšom objeme. Lian-Li ani tentokrát nesklamal a splnil všetko to, čo sľúbil. Pri širokých možnostiach tak malej skrinky sa výrobca nevyhol pár kompromisom ale výsledok stojí za to, tak po funkčnej ako aj po dizajnovej stránke.
